Sdkfz 7.jpg

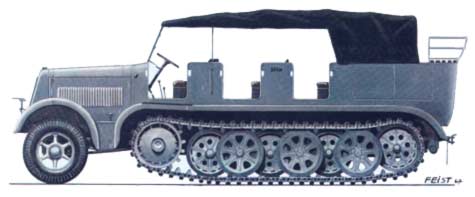

Sd.Kfz 7

El SdKfz 7 (Sonder-Kraftfahrzeug 7; Mittlerer Zugkraftwagen 8 t) era un vehículo militar alemán usado por la Wehrmacht en la Segunda Guerra Mundial.

El SdKfz 7 era un semioruga con una capacidad de arrastre de 8 toneladas.

Diseño

Para llevar a cabo la Blitzkrieg la Wehrmacht necesitaba de medio mecánicos para trasladar sus piezas de artillería , por lo que en la década de los 30 empezó a requerir cabezas tractoras que pudiesen llevar a cabo tales cometidos. La elección de vehículos semioruga y la división en varias categorías según el peso que fuesen capaces de remolcar (1,3,5,8,12 y 18 toneladas) dio lugar a diferentes vehículos como el SdKfz 10, SdKfz 4, SdKfz 6, SdKfz 7, SdKfz 8 y SdKfz 9 respectivamente.

En 1933 la empresa Krauss Maffei elaboro un prototipo de un tractor semioruga , el KMZ 85 , y posteriormente recibió el encargo de desarrollar un tractor semioruga de 8 toneladas. Tomando como referencia el KMZ 85 desarrollo y fabrico el KM 8 , que recibió la denominación militar de SdKfz 7.

Breda italiano produjo su propia versión de Sd.Kfz.7 designado como Semincingolato Breda Tipo 61 (Tipo 61) y unos 250 fueron hechas. FIAT italiano también intentó desarrollar vehículos similares sobre la base de la Sd.Kfz.7 pero se mantuvo en el prototipo de forma. Capturado en el norte de África, los británicos Sd.Kfz.7 impresionó tanto que el Ministerio Británico de Suministros ordenado Vauxhall Motors Limited de Luton para construir una copia de la Alemán 8t principal, pero sólo seis prototipos designados como BT se produjeron. En el período posterior a la guerra, el número de Sd.Kfz.7 fue utilizado por el Ejército Checoslovaco Alemán junto con otros equipos.

Características

La 1ª version producida constaba de un motor Maybach HL 52TU de 115 CV y un tren de rodaje de cadenas con cuatro ruedas dobles solapadas, además de un rueda motriz y otra tensora. El eje delantero eran 2 ruedas normales no propulsadas.

En 1936 se desarrolló una 2ª version el KM 9, con un motor Maybach HL 57 TU de 130 CV y en 1937 el KM 10 con un motor Maybach HL 62 TUK de 140 CV.

En 1938 se realizó la versión más evolucionada el KM 11, con el mismo motor de 140 CV del KM10 , pero con un nuevo tren de rodaje de seis ruedas dobles solapadas.

Ficha tecnica

  • País: Alemania
  • Función: Extractor pesado
  • Fecha en Servicio: mayo 1938
  • Fabricante: Krauss-Maffei A.G.
Daimler-Benz
Bussing-NAG
  • Número de producción: 12187
  • Tripulación: 1 (conductor) + 12 (soldados)
  • Capacidad de carga:
  • Capacidad de remolque: 8000 kg
  • Radio: Ninguno
  • Carretera Velocidad: 50 kilómetros por hora
  • Velocidad aproximada: 24 Kilómetros por hora
  • Rango de carretera: 250 Kilómetros
  • Off-Road Rango: 120 Kilómetros
  • Nombre del Motor: Maybach HL 62 Tuk
  • Refrigerante: Agua
  • Cilindros: I-6
  • Capacidad: 6.191 Litros
  • Potencia: 140 hp @ 2,600 rpm
  • Relación potencia/peso: 12,12 CV por tonelada
  • Transmisión: Desconocido
  • Caja de cambio: 4 Adelante / 1 reversa
  • Suspenion: en semioruga
  • Tipo de combustible: Gasolina
  • Capacidad de combustible: 213 Litros
  • Consumo carretera: 0,85 litros por kilómetro
  • Off-Road Consumo: 1,77 litros por kilómetro
  • Longitud: 6.85 metros
  • Altura: 2,62 metros
  • Anchura: 2,35 metros
  • Peso: 11.550 kilogramos
  • Suelo: 40 centímetros
  • Presión de tierra: Desconocido kg / cm ²
  • Ruedas: 2
  • Distancia entre ejes: Desconocido centímetros
  • Ancho del neumático: Desconocido centímetros
  • Enlaces de pista: 54 por pista
  • Ancho de pista: 36 centímetros
  • Pista de tierra de contacto: 180 centímetros
  • Gradiant: 30°
  • Obtaculo vertical: 0,31 metros
  • Profundidad de Vadeo: 0,65 metros
  • Cruce de trinchera: 1,9 metros
  • Radio de giro: 8 metros
  • Armas: Ninguna

Véase también

Bundesarchiv Bild 101I-090-3913-04, Russland, Halbkettenfahrzeug mit Flak.jpg

Dos Sd.Kfz 7/2 en el Frente Oriental, se puede observar el cañón de 37 mm

  • Sd.Kfz 7: Semioruga de 8 toneladas de remolque de artilleria.
  • Sd.Kfz 7/1: Sistema aéreo autopropulsado, con un montaje de 4 cañones de 20 mm Flakvierling 38 L/112.5 . Había versiones con cabina abierta y otras con cabina cerrada con blindaje de 8 mm.
  • Sd.Kfz 7/2: Sistema aéreo autopropulsado, con un montaje de un cañón de 37 mm FlaK 37 L/98. Había versiones con cabina abierta y otras con cabina cerrada con blindaje de 8 mm.
  • Sd.Kfz 7/5: Artemis - 7.62cm(r) Pak auf Zgkw 8t.
  • Sd.Kfz 7/6: Vehículo para telemetría de unidades antiaéreas.
  • Sd.Kfz 7/9: Feurleitpanzer auf Zugkraftwagen 8t puesto de mando móvil para lugares de lanzamiento de misiles V-2
